電子帶秤的組成及工作原理
它是由重量?jī)x、稱重傳感器、速度傳感器、顯示器等組成，當測量重量時，稱重裝置將物質的重力傳給稱重傳感器，稱重傳感器輸出的電壓(mV)與物質的重力成正比，在將電流放大器放大后，將模數轉換器轉換為數字量a輸入速度傳感器，速度傳感器的輸出脈沖數b也傳給計算機，然后通過電流放大器測量物質的累積量，從而計算出連續通過速度傳感器的物質總量。電子帶秤重量器的秤架結構主要有雙桿多托輥式秤、懸臂輥式秤、懸臂輥式秤和懸臂輥式。雙桿多托輥式秤和懸掛式秤架的電子皮帶秤的計量段長，一般為2~8組托輥，適用于流量計量量大，計量精度要求高的場所，由制造廠自行確定電子皮帶秤的速度，適用于流量較小的場所，以及流量較大的物料控制場所。
稱重顯示器主要有數顯和漢字顯示兩種，漢字顯示是數顯的升級產品，稱重顯示器有累計和瞬間流量顯示，具有自動調零，半自動調零，自檢故障，數顯，流量控制，打印速度傳感器等功能，漢字顯示除了能顯示速度外，還具有自動調零，功能顯示，能操作更方便，電子皮帶秤由秤架，速度傳感器，高精度重量傳感器，電子皮帶秤控制顯示儀表等組成，能連續動態測量固體物料。
電子皮帶秤的工作原理

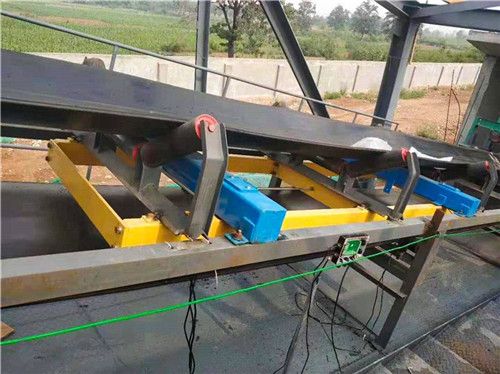

在輸送帶框架上安裝有電子皮帶秤，當物料通過時，計量輥檢測出輸送帶上的物料重量，通過桿作用到重量傳感器上，產生與輸送帶負荷成正比的電壓信號，再由加速度傳感器與大徑測速輥直接連接，提供一系列脈沖頻率，脈沖頻率與傳動帶速度成正比，力表信號由測力傳感器和速度傳感器接收信號，通過積分運算求出瞬時流量值和累積重量值，分別顯示。
